今回初めて自作キーボードを組み立ててみました。組み立てたのは、torabo-tsukiというキーボードです。
torabo-tsuki トラックボール付き無線分割キーボードキット - のぎけす屋 - BOOTH
booth.pm
この記事では、torabo-tsukiを組み立てる際に気をつけた方が良い点や、組み立てた感想を紹介します。
組み立てる時に気をつけたほうが良い点
ビルドガイドでは左にトラックボールを配置している
ビルドガイドでは左にトラックボールを配置していますが、私は右利きなので右に配置しました。ビルドガイドの画像通りにメイン基盤、トッププレート、ボトム基盤を切り離してしまうとおそらくトラックボールを右に配置することはできないので、注意が必要です。

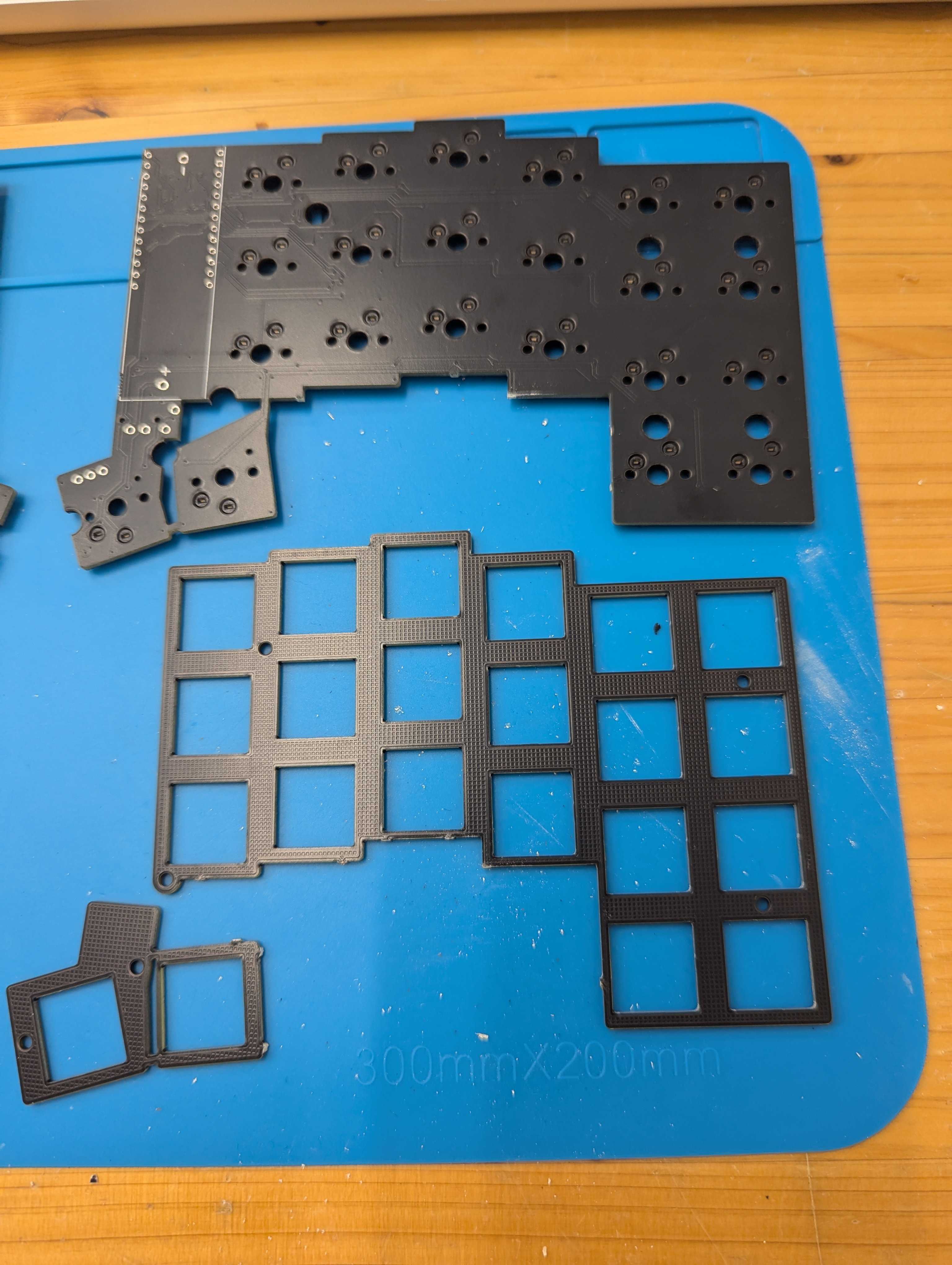

右側にトラックボールをつけた場合のプレートの画像はこちらです。
スライドスイッチのはんだ付け
スライドスイッチのはんだ付けは、トッププレートに干渉する可能性があるので薄くはんだ付けする必要がありました。私は最初少し高さがある状態にはんだ付けをしてしまって何回かやり直しました。
キースイッチの取り付けかた
キースイッチの取り付けかたは、トッププレートにキースイッチを差し込んでからメイン基盤にはめ込むという方法で行いました。最初は間違えてトッププレートをそのまま重ねて、メイン基盤にキースイッチをはめ込んでしまいましたが、高さが出ずにうまくいきませんでした。

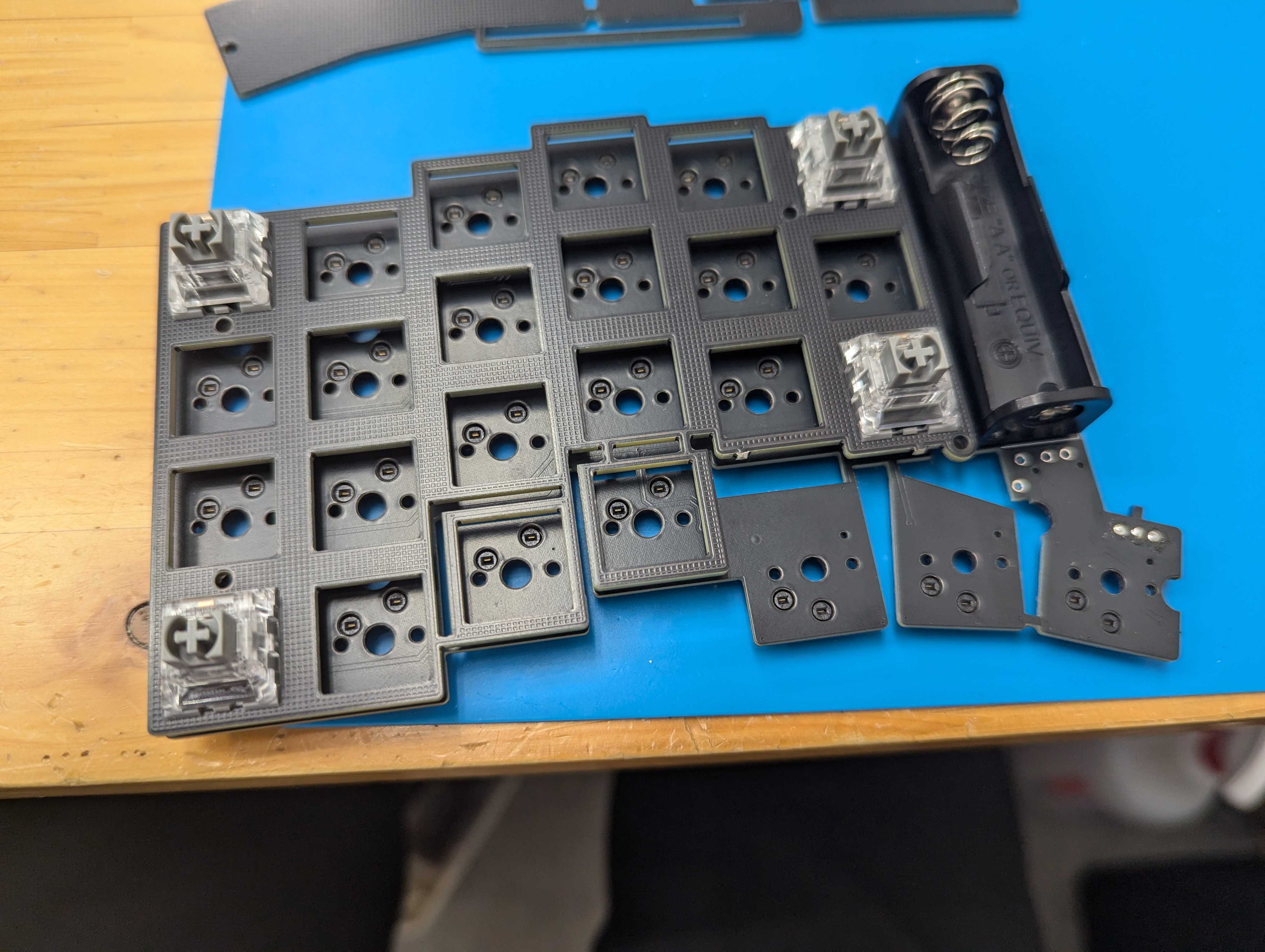

画像のようにトッププレートの4隅にキースイッチをはめてから、メイン基盤にはめ込むという方法が良いと思います。

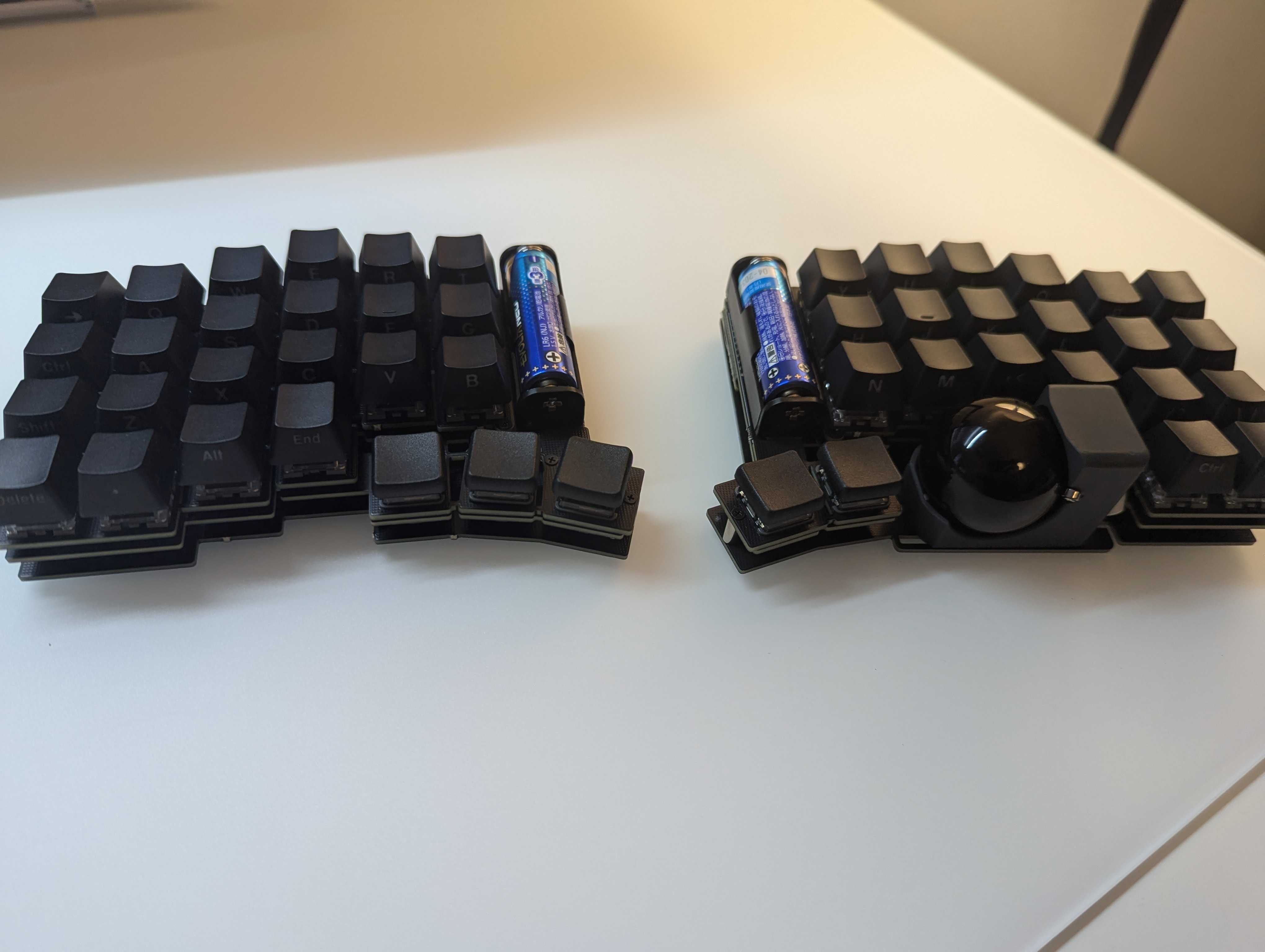

組み立てた感想
初めての自作キーボードでしたが、はんだ付けが少なかったので組み立てるのは意外と簡単でした。今回は遊舎工房ショップさんの工作室を利用して組み立てましたが、わからないところや不安なところを聞きながら進めることができたので初心者でも安心して組み立てられました。
実際に使ってみた感想はしばらく使ってみた後に記事を書きたいと思います。
